個月AMD發布了兩個新的CPU R5 8400F 和R7 8700F，在某些短視頻平臺上一些賣diy整機把他吹的神乎其神，然后一些博主又把他貶的啥都不是，所我一直都比較的想搞來實測一下，看看到底是怎么一回事？今天我搞到了一個R5 8400F這個CPU(PS:花了我800多)給大家實測一下看他到底是怎么回事？走起！

首先這個8400F這個CPU從命名就比較的混亂 8400F這個名字我總會想起英特爾他i58400，AMD起這個名字給我一種硬蹭的感覺

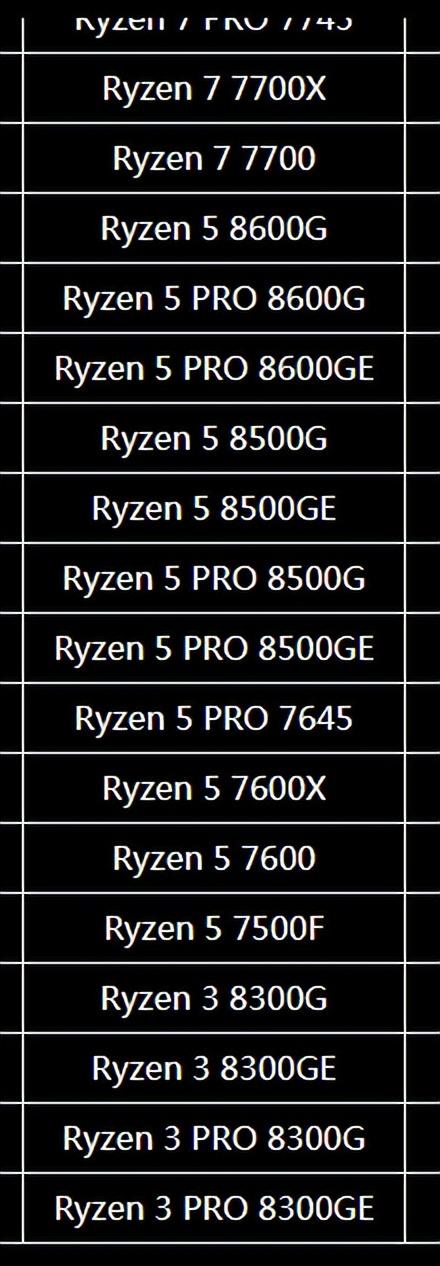

別的不說單說AMD8000系的命名就十分的混亂，我給你看張圖吧這一堆的型號多的不敢想象，要知道這還是在8000正系沒出來的時候，已經出了之后這場面不敢想

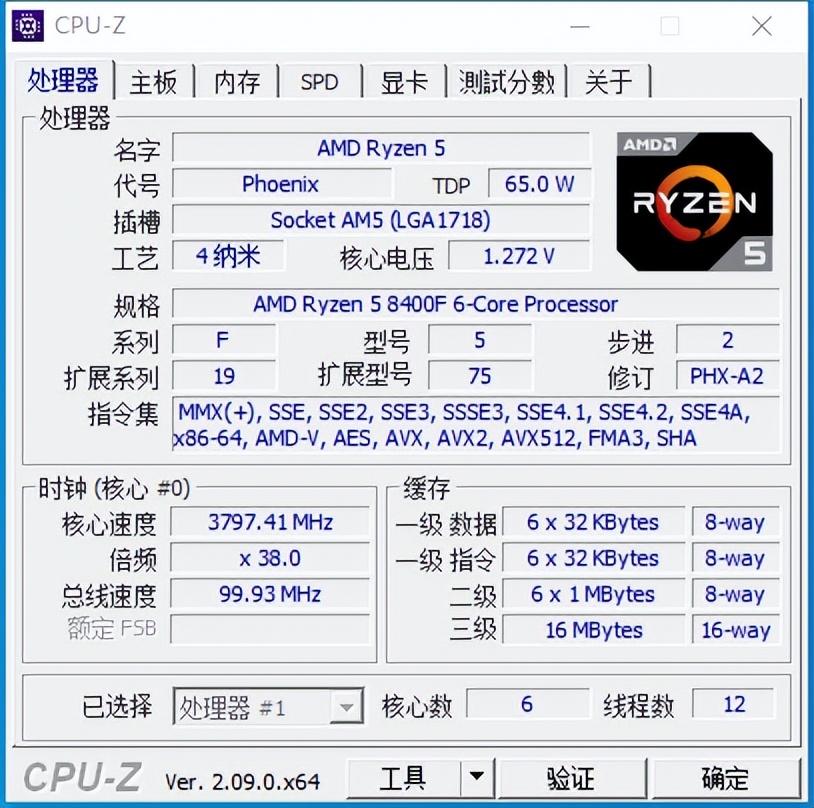

我們來看一下這個CPU的參數， 8400F是由AMD的APU8500G.去掉核顯得來， 6核12線程，基礎頻率4.2G，加速頻率4.75G，二級緩存8M，三級緩存16M，



乍一看好像還不錯但仔細一看就會發現不對勁，因?yàn)?400F的三級緩存只有16M了，比7500F的32M比直接小了一半，哪怕就算是5600都有32M吧，可以預見的是8400F的游戲性能可能會不太理想，待會實測之后就會看到了



而且在安了這個CPU之后主板的pcie插槽只有pcie4.0 *8的速度，8400F這個CPU是AMD把8500G的核顯砍了得到的CPU， 但是8400雖然砍掉了核顯但是pcie通道還是一模一樣，pcie4.0*8這個帶寬在上一些中高顯卡的時候可能會造成一定的瓶頸



Ok話不多說讓我們?nèi)?shí)測一下，看下這個CPU性能到底咋樣吧，Gogogo！

既然要測CPU那么主板就不能拉垮，主板我這邊用的是技嘉的B650冰雕WIFI



技嘉的B650冰雕WIFI正面是純白色的面板配合上銀白色的散熱馬甲 供電的和M2都做到了全覆蓋，而且他連散熱扣具都做成了白色的。



供電方面技嘉B650冰雕WIFI采用了12+2+2相60A的Droms組成，其中12相的Droms是給CPU供電，外加散熱馬甲非常的厚，而且里面還有一個內嵌了一根6mm的熱管，理論上的供電能力給7950X超頻用都不會有什么壓力的，用在8400F上只能說蚊子打大炮



顯卡用的是藍寶石的RX6750 GRE 12G酷黑版，本來打算用10GB版本的因?yàn)楸阋它c(diǎn)嘛就，但想了想10G和12g基本上是兩張顯卡，就咬咬牙上了這張藍寶石的RX6750 GRE 12G酷黑版
